Первое правило – Монтаж электропроводки квартиры состоит в том, что осуществлять ее надо сразу и целиком. Принцип «сегодня сделаем в гостиной комнате, а после зарплаты – в спальне и прихожей» тут неуместен. Если менять провода по частям или просто переставлять розетки и выключатели, заменяя электропроводку, то получится большое количество соединений, надставок и скруток, наглухо спрятанных в стенах. А между тем любое не очень качественное соединение – первый претендент на поломку. К тому же алюминиевая электропроводка не любит, когда ее беспокоят – при ее сгибании появляются микротрещины, что по мере старения электропроводки она себя еще проявит. В итоге довольно скоро снова придется вскрывать стены.

Второе правило – замены электропроводки. Не спешите, до вызова электрика необходимо составить подробный план расположения выключателей, розеток, ламп, бра, люстр. Решить, где будут стоять стиральная машина, холодильник, электроплита или проточный нагреватель, а уже потом производить монтаж электропроводки. Все это очень мощные электроприборы, прокладку электропроводки к ним придется вести отдельно, поэтому легко переставить их впоследствии не получится.

Третье правило – замены электропроводки, рассчитайте потребление. Посмотрите паспортные данные электроприборов по их потребляемой мощности и сложите показатели тех приборов, что будут запитаны от одной линии. Постарайтесь распределить их так, чтобы на одном проводе не висела слишком большая мощность – больше 4–5 кВт одна линия держать не должна.

Четвертое правило – прокладки электропроводки, не экономить. Чем хуже окажется мелочевка – розетки, выключатели, разветвительные коробки, – тем опаснее будет жить в квартире. Конечно, если вы не делаете хоромы круче кремлевских палат, нет большого смысла покупать «дизайнерские» изделия по явно завышенной цене. Главное в этом деле – надежность, поэтому лучше ориентироваться на «средний класс» вещиц – не китайский ширпотреб, но и не позолоченные изделия «для богатых».

Пятое правило – замена электропроводки делается после перепланировки, но до штукатурных и малярных работ. Прокладка электропроводки от щитка в коридоре вводится в квартиру и по заранее размеченным маршруту укладываются на стены. На места соединения электропроводки устанавливаются разветвительные коробки, чтобы иметь простой доступ к соединениям. Коробки закрываются пластиковыми крышками и потом уходят под обои или краску, становясь практически невидимыми. Если в какой-то момент понадобится доступ к проводам в коробке, обои можно аккуратно надрезать, а краску – заменить.

1. Введение

Настоящие "Правила учета электрической энергии" (в дальнейшем Правила) разработаны во исполнение постановления Правительства Российской Федерации от 02.11.95 N 1087 "О неотложных мерах по энергосбережению" специалистами Минтопэнерго России, Минстроя России и РАО "ЕЭС России" с участием Госстандарта России.

В Правилах учтены положения Гражданского кодекса Российской Федерации (статьи 541-544), федеральных законов "Об обеспечении единства измерений", "Об энергосбережении" и других действующих законов Российской Федерации, ГОСТов, нормативно-технических документов и накопленный опыт в области учета электроэнергии.

Правила определяют общие требования к организации учета электрической энергии и взаимосвязь между основными нормативно-техническими документами, действующими в этой области.

Правила действуют на территории Российской Федерации и обязательны при:

- осуществлении производства, передачи, распределения и потребления электрической энергии;

- выполнении проектных, монтажных, наладочных и ремонтных работ по организации учета электрической энергии;

- обеспечении эксплуатации средств учета электрической энергии.

Правила содержат основные положения по учету электроэнергии при ее производстве, передаче, распределении и потреблении на действующих, вновь сооружаемых и реконструируемых электроустановках, а также по эксплуатации средств учета.

2. Общие положения

2.1. Основной целью учета электроэнергии является получение достоверной информации о производстве, передаче, распределении и потреблении электрической энергии на оптовом и розничном рынках электроэнергии для решения основных технико-экономических задач:

- финансовых расчетов за электроэнергию и мощность между субъектами рынка (энергоснабжающими организациями, потребителями электроэнергии) с учетом ее качества;

- определения и прогнозирования технико-экономических показателей производства, передачи и распределения электроэнергии в энергетических системах;

- определения и прогнозирования технико-экономических показателей потребления электроэнергии на предприятиях промышленности, транспорта, сельского хозяйства, коммунально-бытовым сектором и др.;

- обеспечения энергосбережения и управления электропотреблением.

2.2. Качество подаваемой энергоснабжающей организацией энергии должно соответствовать требованиям, установленным государственными стандартами и иными обязательными правилами или предусмотренным договором энергоснабжения.

2.3. Учет активной электроэнергии должен обеспечивать определение количества электроэнергии (и в необходимых случаях средних значений мощности):

- выработанной генераторами электростанций;

- потребленной на собственные и хозяйственные нужды (раздельно) электростанций и подстанций, а также на производственные нужды энергосистемы;

- отпущенной потребителям по линиям, отходящим от шин электростанций непосредственно к потребителям;

- переданной в сети других собственников или полученной от них;

- отпущенной потребителям из электрической сети;

- переданной на экспорт и полученной по импорту.

Организация учета активной электроэнергии должна обеспечивать возможность:

- определения поступления электроэнергии в электрические сети различных классов напряжения энергосистем;

- составления балансов электроэнергии для хозрасчетных подразделений энергосистем и потребителей;

- контроля за соблюдением потребителями заданных им режимов потребления и балансов электроэнергии;

- расчетов потребителей за электроэнергию по действующим тарифам, в том числе многоставочным и дифференцированным;

- управления электропотреблением.

2.4. Учет реактивной электроэнергии должен обеспечивать возможность определения количества реактивной электроэнергии, полученной потребителем от электроснабжающей организации или переданной ей, если по этим данным производятся расчеты или контроль соблюдения заданного режима работы компенсирующих устройств.

2.5. Учет электроэнергии производится на основе измерений с помощью счетчиков электрической энергии и информационно-измерительных систем.

2.6. Для учета электроэнергии должны использоваться средства измерений, типы которых утверждены Госстандартом России и внесены в Государственный реестр средств измерений.

2.7. Государственный метрологический контроль и надзор за средствами измерений, применяемыми при проведении учета электроэнергии, осуществляется органами Госстандарта России и аккредитованными им метрологическими службами на основе действующей нормативной документации.

3. Организация учета электроэнергии

3.1. Организация учета электроэнергии на действующих, вновь сооружаемых, реконструируемых электроустановках должна осуществляться в соответствии с требованиями действующих нормативно-технических документов в части:

- мест установки и объемов средств учета электроэнергии на электростанциях, подстанциях и у потребителей;

- классов точности счетчиков и измерительных трансформаторов;

- размещения счетчиков и выполнения электропроводки к ним.

3.2. Учет активной и реактивной энергии и мощности, а также контроль качества электроэнергии для расчетов между энергоснабжающей организацией и потребителем производится, как правило, на границе балансовой принадлежности электросети.

3.3. Для повышения эффективности учета электроэнергии в электроустановках рекомендуется применять автоматизированные системы учета и контроля электроэнергии, создаваемые на базе электросчетчиков и информационно-измерительных систем.

3.4. Лица, выполняющие работы по монтажу и наладке средств учета электроэнергии, должны иметь лицензии на проведение данных видов работ, полученные в установленном порядке.

3.5. Средства учета электрической энергии и контроля ее качества должны быть защищены от несанкционированного доступа для исключения возможности искажения результатов измерений.

4. Организация эксплуатации средств учета электроэнергии

4.1. Поставщик средств измерений, используемых для учета электрической энергии и контроля ее качества, должен иметь лицензию на их изготовление, ремонт, продажу или прокат, выдаваемую Госстандартом России в установленном порядке.

4.2. Организация эксплуатации средств учета электроэнергии должна вестись в соответствии с требованиями действующих нормативно-технических документов и инструкций заводов-изготовителей.

4.3. Эксплуатационное обслуживание средств учета электроэнергии должно осуществляться специально обученным персоналом.

4.4. При обслуживании средств учета электроэнергии должны выполняться организационные и технические мероприятия по обеспечению безопасности работ в соответствии с действующими правилами.

4.5. Ведомства могут на основании действующих правовых и нормативно-технических документов разрабатывать и утверждать в пределах своей компетенции ведомственные нормативно-технические документы в области учета электроэнергии, не противоречащие настоящим правилам.

4.6. Периодическая поверка средств измерений, используемых для учета электрической энергии и контроля ее качества, должна производиться в сроки, установленные Госстандартом России.

4.7. Перестановка, замена, а также изменение схем включения средств учета, производится с согласия энергоснабжающей организации.

Приложение

Основные термины и определения, употребляемые в тексте Правил

Электроустановками называются совокупность машин, аппаратов, линий электропередачи и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования ее в другой вид.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии (далее - счетчики).

Счетчики, учитывающие интегрированную реактивную мощность (далее - реактивная электроэнергия) за учетный период, называются счетчиками реактивной энергии.

Средства учета - совокупность устройств, обеспечивающих измерение и учет электроэнергии (измерительные трансформаторы тока и напряжения, счетчики электрической энергии, телеметрические датчики, информационно-измерительные системы и их линии связи) и соединенных между собой по установленной схеме.

Расход электроэнергии на собственные нужды электростанций и подстанций - потребление электроэнергии приемниками, обеспечивающими необходимые условия функционирования электростанций и подстанций в технологическом процессе выработки, преобразования и распределения электрической энергии.

Расход электроэнергии на хозяйственные нужды электростанций и электрических сетей - потребление электроэнергии вспомогательными и непромышленными подразделениями, находящимися на балансе электрических станций и предприятий электрических сетей, необходимое для обслуживания основного производства, но непосредственно не связанное с технологическими процессами производства тепловой и электрической энергии на электростанциях, а также передачи и распределения электрической энергии.

Расход электроэнергии на производственные нужды - это потребление электроэнергии районными котельными и электробойлерными установками, как состоящими на самостоятельном балансе, так и на балансе электростанций, а также на перекачку воды гидроаккумулирующими электростанциями и перекачивающими установками.

Потребитель (абонент) электрической энергии - юридическое лицо, осуществляющее пользование электрической энергией (мощностью).

Энергоснабжающая организация - коммерческая организация независимо от организационно-правовой формы, осуществляющая продажу потребителям произведенной или купленной электрической и(или) тепловой энергии.

Метрологическая служба - совокупность субъектов деятельности и видов работ, направленных на обеспечение единства измерений.

Метрологический контроль и надзор -деятельность, осуществляемая органом государственной метрологической службы (государственный метрологический контроль и надзор) или метрологической службой юридического лица в целях проверки соблюдения установленных метрологических правил и норм.

Средства измерений - техническое устройство, предназначенное для измерений.

Поверка средств измерений - совокупность операций, выполняемых органами метрологической службы (другими уполномоченными на то органами, организациями) с целью определения и подтверждения соответствия средства измерений установленным техническим требованиям.

Калибровка средств измерений - совокупность операций, выполняемых с целью определения и подтверждения действительных значений метрологических характеристик и(или) пригодности к применению средства измерений, не подлежащих государственному метрологическому контролю и надзору.

Сертификат об утверждении типа средства измерений - документ, выдаваемый уполномоченным на то государственным органом, удостоверяющий, что данный тип средств измерений утвержден в порядке, предусмотренном действующим законодательством, и соответствует установленным требованиям.

Аккредитация на право поверки средств измерений - официальное признание уполномоченным на то государственным органом полномочий на выполнение поверочных работ.

Лицензия на изготовление (ремонт, продажу, прокат) средств измерений - документ, удостоверяющий право заниматься указанными видами деятельности, выдаваемый юридическим и физическим лицам органом государственной метрологической службы.

   Светильники – это осветительные приборы, в которых световой поток источников света распределяется внутри больших телесных углов. Как правило, светильники освещают поверхности или предметы, находящиеся от них на достаточно близких расстояниях, соизмеримых с размерами самих светильников. Выбирая светильники, в первую очередь, необходимо учитывать назначение помещения, а также общую тенденцию интерьера. Основной штрих в оформлении интерьера – освещение – способен подчеркнуть индивидуальность помещения. Деловая обстановка переговорных комнат, нежная аура спален, дружественное спокойствие гостиных требует определенного стиля освещения.

     Компания «Alumasvet.ru» - ведущий поставщик разнообразных светильников нового поколения. Компания работает на рынке светотехнического оборудования России и стран СНГ. Ассортимент светильников «Alumasvet.ru» очень широк и разнообразен. В него входят светильники самых разных видов и назначения.

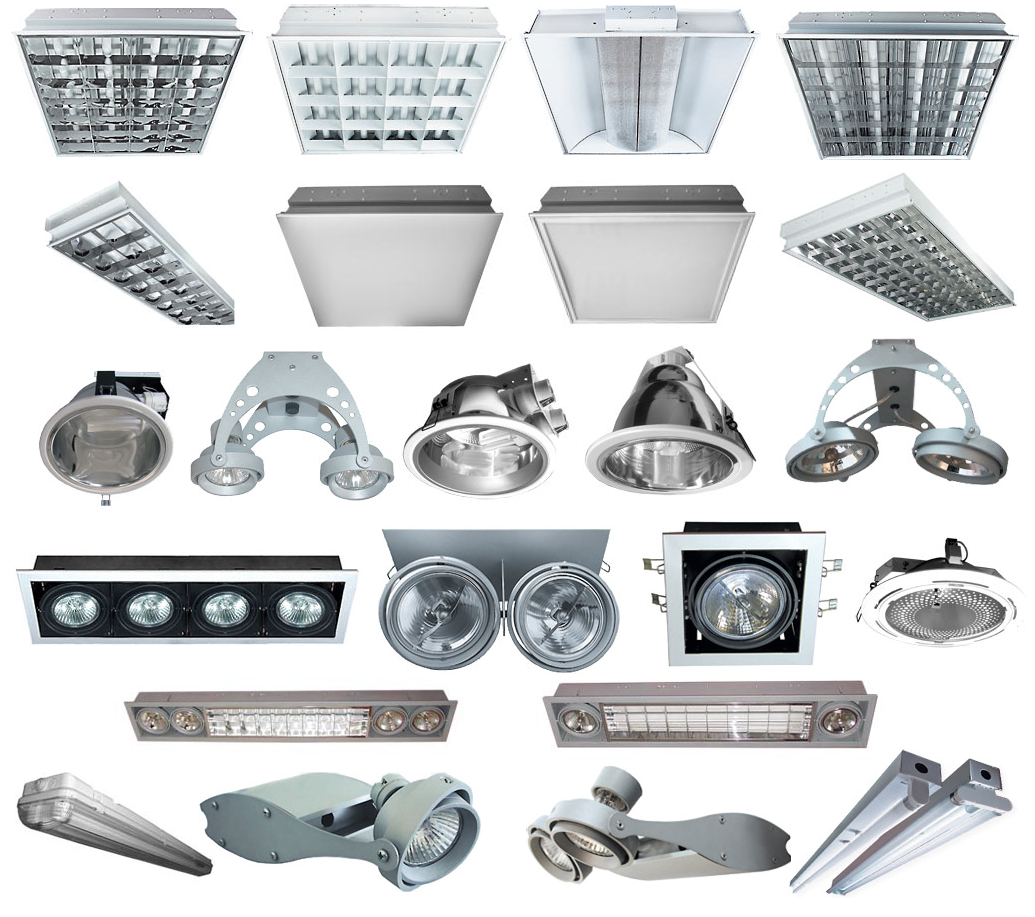

В ассортименте продукции Вы найдете следующие виды светильников:

Встраиваемые светильники общего освещения

Область применения светильников общего освещения очень обширна. В силу разнообразия ассортимента светильники «Alumasvet.ru» используются как для внутреннего освещения любых помещений и в любых условиях эксплуатации.

Виды электропроводки



Существует два вида электропроводки: скрытая и открытая.

Открытая проводка выполняется преимущественно в деревянных домах.

Скрытая электропроводка ведется в квартирах и каменных домах. Провода прокладывают внутри стен (в штробах), в полостях строительных конструкций, по полу (в стяжке) и по потолку (за подвесным потолком).

До начала штробления и монтажа электропроводки:

1. определите места установки арматуры (розеток, светильников, выключателей и т.д.), квартирного щитка, стационарных потребителей;
2. произведите разметку схемы прокладки проводов, мест их поворотов и проходов сквозь стены.

Для открытой проводки дополнительно наметьте места крепления проводов.

Открытая электропроводка

Основным преимуществом открытой электропроводки является ее доступность для ремонта и добавления новых точек. Однако, ввиду слабой защищенности, ее очень легко повредить. Поэтому используют открытую электропроводку все реже. В деревянных домах кабели прячут в специальные кабельные короба (в жилых помещениях) или гофротрубы (в нежилых помещениях), для увеличения безопасности.

Электротехнический короб

Так же используют специальный электротехнический плинтус (внутри него есть полости для кабелей).

Электротехнический плинтус



При монтаже открытой электропроводки провода крепят прямо на поверхности стен, потолков, балок, а также в трубах (металлических или пластмассовых), на изоляторах, в коробах, и т.п.

Открытую электропроводку выполняют  плоскими защищенными проводами (с двойной изоляцией) или легкими небронированными кабелями. Их крепят с помощью скобок (полоски из жести) или керамических держателей, прикрепленных к стене (или другой поверхности) на расстоянии, не превышающем 400 мм друг от друга, в местах пересечения проводов на расстоянии 50 мм от центра пересечения. Расстояние от поверхности до кабеля должно быть не менее 10 мм или необходимо сделать негорючую прослойку между поверхностью и кабелем, с выступом с каждой стороны провода не менее 10 мм.

Распаячные коробки крепятся на деревянном основании шурупами или на клей.

Выключатели и розетки, защищенного исполнения устанавливают на деревянных или пластмассовых подрозетниках диаметром на 8—10мм превышающим устанавливаемые на нем устройства.

Соединяются провода в распаячных (разветвительных) пластмассовых коробках, которые закрепляются на основании. Провода дополнительно закрепляется на расстоянии 50—100 мм от ввода в коробку. Разводка и крепление кабелей идентичны разводке и креплению проводов.

Скрытая электропроводка

По предварительно нанесенной разметке трассы электропроводки делают гнезда под распаянные коробки, арматуру розеток и выключателей, пробивают сквозные отверстия в стенах. Арматуру вмазывают в свои гнезда так, чтобы она выступала из стены на толщину слоя будущей штукатурки.

Нарезанные нужной длины провода с запасом 200 мм на каждую сторону для соединений закрепляют на стене алебастровым раствором (не выступающим за слой будущей штукатурки) или прокладывают в подготовленные штробы. После закрепления распаячных коробок и проводов, введенных в разветвительные коробки можно приступать к наложению штукатурки.

Также трассу можно вести по уже готовой штукатурке, делая штробы в самой штукатурке.

Затем произвести соединения и ответвления проводов в распаячных коробках, установить выключатели и розетки.

И только после этого можно окрашивать стены или клеить обои.

Очень часто в процессе своей работы, я сталкиваюсь с разными марками провода различного назначения. И многие меня спрашивают, почему марка определённого провода имеет именно такую маркировку, и вот покапавшись в просторах интернета я хочу поделиться в этой статье всем что я нашёл.

Начнём с самого на мой взгляд распространённого провода в нашей стране.

Для того чтобы нам понять расшифровку аббревиатур таких марок как :ВВГ, АВВГ, ВВГнг, АВВГнг, ВВГнг-LS, АВВГнг-LS, ВБбШв, АВБбШв, ВБбШнг, АВБбШнг, ВБбШнг-LS, АВБбШнг-LS, нам достаточно знать:
Присутствие буквы А в маркировке указывает на алюминиевую жилу. В случае отсутствия данной буквы в маркировке указывает на медную жилу.
При отсутствии буквы А в маркировке, первая буква В, в противном случае вторая, указывеат на материал внутренней изоляции поливинилхлорид (в дальнейшем ПВХ).
При отсутствии буквы А в маркировке, вторая буква В, в противном случае третья, указывает на материал внешней изоляции (оболочка) ПВХ.
Присутствие буквы Г в маркировке указывает на отсутствие защитного покрва (от сокращения "голый")
нг- согращение слов " не поддерживающий горения"
LS - сокращение от американского Low Smoke - низкое газо-дымовыделение.
Сокращение Бб указывает на наличие двойной брони из стальных лент.
И наконец Шв - наружный покров из ПВХ шланга.
ВНИМАНИЕ!! Приведёные выше аббревиатуры никак не относятся к маркировке КГ - кабель гибкий (кабель в резиновой изоляции).

Далее рассмотрим маркировки импортного происхождения:NYM, NYM-O, NYM-J, NHMH, NYY, NYCY, NYRGY.

Наличие буквы N указывает что кабель изготовлен согласно VDE (Verband Deutscher Elektrotechniker - организация занимающаяся стандартизацией.)
Y - материал изготовления изоляции ПВХ
H - указывает на отсутствие в ПВХ изоляции галогенов ( вредных органических соединений).
Буква M - указвает на назначение кабеля - монтажный.
C - наличие медного экрана.
RG - наличие брони.
-J- наличие желто-зеленой жилы.
-O - отсутствие желто-зеленой жилы.

Некоторые типы кабеля расшифровываются особым образом:

КСПВ - Кабели для Систем Передачи в Виниловой оболочке
КПСВВ - Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке
КПСВЭВ - Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке
ПНСВ - Провод Нагревательный, Стальная жила, Виниловая оболочка
ПВ-1, ПВ-3 - Провод с Виниловой изоляцией. 1, 3 - класс гибкости жилы (наиболее применимые классы гибкости жилы для данного типа провода, однако, могут применяться и другие).
ПВС - Провод в Виниловой оболочке Соединительный
ШВВП - Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский
ПУНП - Провод Универсальный Плоский
ПУГНП - Провод Универсальный Плоский Гибкий
СИП - Самонесущий Изолированный Провод.
SAT - от англ. satellite - спутник - кабель для спутникового телевидения.

Монтаж электрики в Волгограде

    Стоит начать монтаж электрики своими руками с составления плана потребителей: расположения светильников, розеток и выключателей. Разрешается даже в глазомерном масштабе, только достаточном для того, что бы рассчитать длину требуемого провода, необходимую, что бы подвести питание к розетке или выключателю. Определитесь с положением щита, если его ещё не установили, так же покажите линию, идущую от лестничного электростояка (счетчика). Не забудьте прибавить длину на спуски и подъемы. Составили схему? Хорошо! Измеряем длины от щита до выключателей каждой комнаты раздельно и до розеток и светильников, которыми будут управлять выключатели, тоже раздельно. Складываем получившиеся значения длин и смотрим на результат. Прибавляем 10% на запас.
     Примерно, на однокомнатную квартиру потребуется около 700 м проводов разных сечений (сечение будем определять позже) – 350-400 м на свет и столько же на розетки. Исходя из потребностей обычной квартиры на свет требуется сечением 1.5 мм2, а для розеток 2.5 мм2, если это обычные типовые нагрузки. Для электроплиты нужно брать провод сечением 6 мм2, для стиральной машинки хватит розетки, питающейся проводом 2.5 мм2 от отдельного автомата. Рекомендации по выбору провода для питания кондиционера, стиральной машины, посудомойки обычно есть в паспорте на соответствующее устройство. Если нет, то сечение провода в  2.5 мм2 достаточно.

   Тип эл. провода при ремонте квартиры.

   Все питающие линии лучше прокладывать одной маркой провода – поверьте многолетнему опыту. Просто выбирайте правильное сечение и проблем не будет. Помните, что тонкий провод перегрузится, перегреется и может стать причиной пожара, а слишком толстый приведет к перерасходу денег. Ведь чем толще провод, тем он дороже. Провод должен быть достаточного сечения, без отклонений ни в большую, ни в меньшую сторону.
     Если деньги позволяют, то лучше использовать провода марки «NYM», желательно не Российские, а импортные. Это лучший провод, который можно купить (для военных выпускают провода ещё лучше, но достать его практически не возможно). Хорошее от плохого отличается, в данном случае, на 30 %. Но электрика смонтированная своими руками на этом проводе, будет надежной (нам не платит завод, выпускающий этот провод, советуем, основываясь на опыте, но вы, естественно, в праве выбрать). В качестве более дешевой альтернативы можете приобрести «NYM» российского завода (их несколько) или провод без двойной изоляции и негорючей просыпки – это провод марки ПБПП, ПУНП, ВВГ. Все эти провода как альтернатива тоже подойдут
